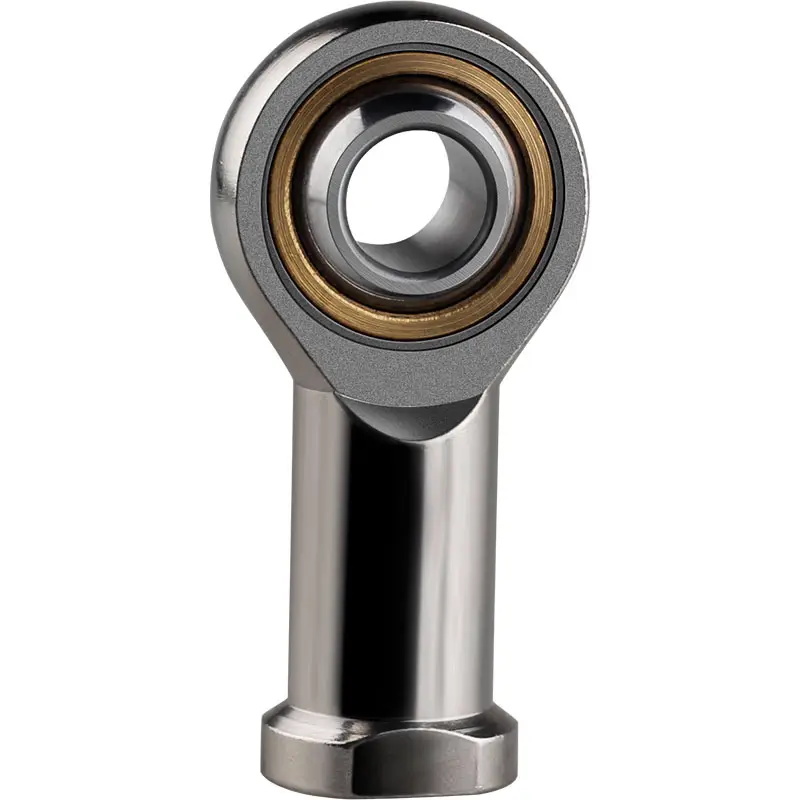

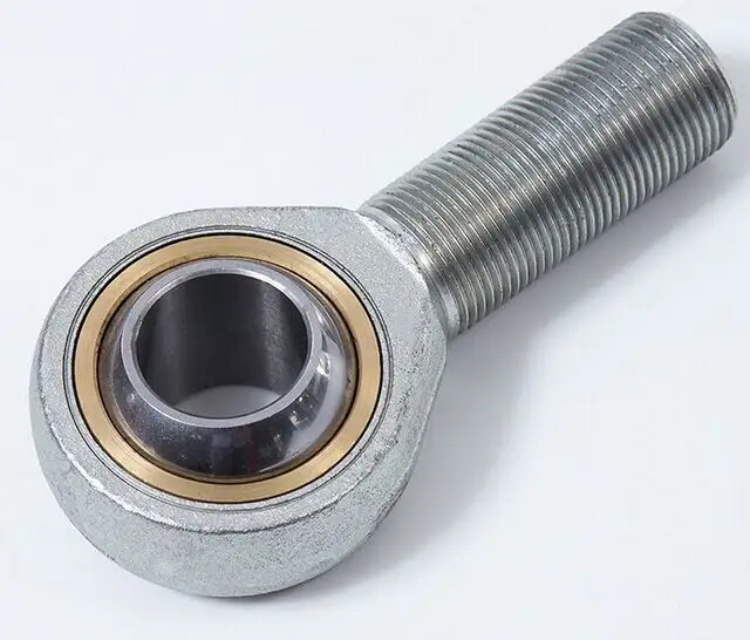

Roulement d'extrémité de tige POS20 PHS20
Simple et prêt à monter
Facile à relubrifier
Convient là où un manque de lubrifiant peut survenir
Bonne qualité
Bon service après-vente
Livraison rapide
Longue durée de service.
détails du produit
Le roulement d'extrémité de tige est un roulement lisse sphérique avec une extrémité de tige ou monté sur l'extrémité de tige. Il se compose principalement d'un anneau intérieur avec sphère externe et d'un anneau extérieur avec sphère interne. Le roulement commun est généralement utilisé dans le mouvement d'oscillation à basse vitesse (à savoir, le mouvement angulaire. En raison de la surface de glissement sphérique, il peut effectuer un mouvement d'inclinaison dans une certaine plage d'angle (à savoir, le mouvement du cœur), même si la non-concentricité entre le l'arbre de support et le trou de la coque de l'arbre sont plus grands, il peut toujours fonctionner normalement.
Roulement d'extrémité de tige POS20 PHS20

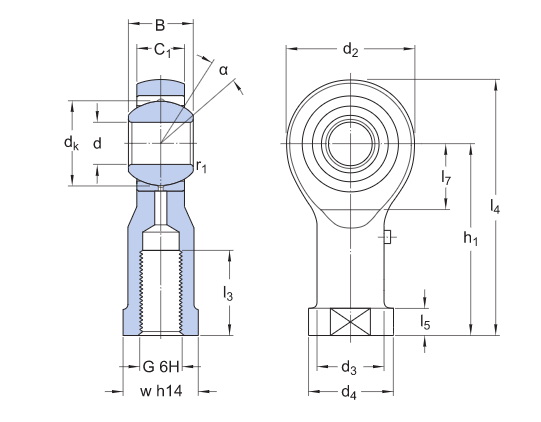

Dimensions
| d |
20 mm
|
Diamètre d'alésage |
|---|---|---|
| d2 |
max.51 mm
|
Tête de diamètre |
| B |
25 mm
|
Largeur bague intérieure |
| G |
M 20x1,5
|
Fil |
| C 1 |
max.18,5 mm
|
Tête de largeur |
| h 1 |
77 mm
|
Hauteur de la face d'extrémité de la tige - œillet d'extrémité de la tige centrale |
| un |
14 °
|
Angle d'inclinaison |
| d k |
34.925 mm
|
Bague intérieure de diamètre de chemin de roulement |
| j 3 |
≈27,5 mm
|
Logement diamètre tige |
| j 4 |
max.37 mm
|
Logement diamètre tige |
| l 3 |
min.30 mm
|
Menace de longueur |
| l 4 |
max.103 mm
|
Longueur (hauteur) boîtier |
| l 5 |
≈10 mm
|
Clé plate de longueur |
| l 7 |
min.25 mm
|
Distance entre le chanfrein de la tige et l'œil central de l'extrémité de la tige |
| Dans |
30 mm
|
Clé de taille |
| r 1 |
min.0.3 mm
|
Alésage de dimension de chanfrein |
Données de calcul
| Indice de charge dynamique de base | C |
31.5 kN
|
|---|---|---|
| Capacité de charge statique de base | C 0 |
35.5 kN
|
| Facteur de charge dynamique spécifique | K |
50 N/mm²
|
| Constante de matériau | KM |
330
|

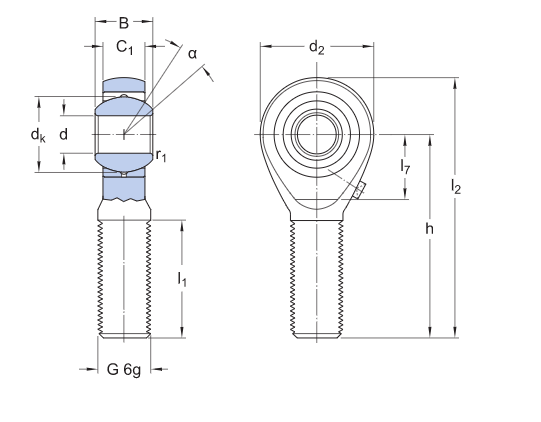

Dimensions
| d |
20 mm
|
Diamètre d'alésage |
|---|---|---|
| d2 |
max.51 mm
|
Tête de diamètre |
| B |
25 mm
|
Largeur bague intérieure |
| g |
M 20x1,5
|
Fil |
| C 1 |
max.18,5 mm
|
Tête de largeur |
| h |
78 mm
|
Hauteur de la face d'extrémité de la tige - œillet d'extrémité de la tige centrale |
| un |
14 °
|
Angle d'inclinaison |
| d k |
34.925 mm
|
Bague intérieure de diamètre de chemin de roulement |
| l 1 |
min.45 mm
|
Menace de longueur |
| l 2 |
max.106 mm
|
Longueur (hauteur) boîtier |
| r 1 |
min.0.3 mm
|
Alésage de dimension de chanfrein |
Données de calcul
| Indice de charge dynamique de base | C |
31.5 kN
|
|---|---|---|
| Capacité de charge statique de base | C 0 |
29 kN
|
| Facteur de charge dynamique spécifique | K |
50 N/mm²
|
| Constante de matériau | KM |
330
|
Masse
0,34 kg
